产品概述

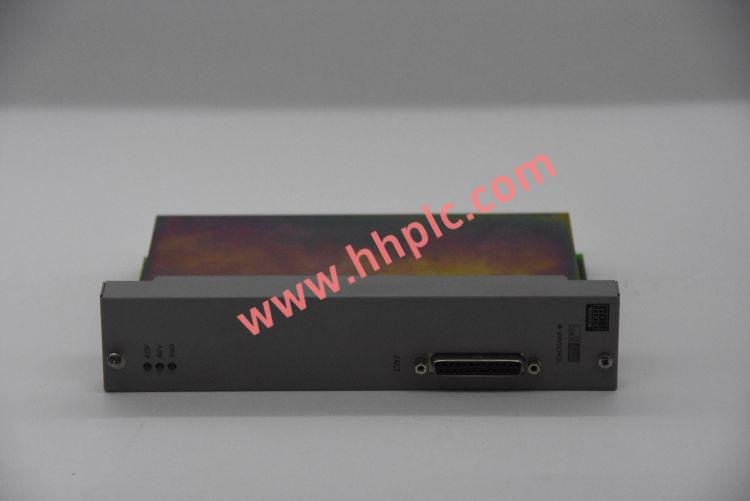

Yokogawa横河ADV551-P50 S2是一款高性能的晶体管输出模块，专为横河CENTUM VP分布式控制系统设计。它提供可靠的离散信号输出能力，用于控制现场各种开关设备，如电磁阀、继电器、指示灯、电机启动器等，是实现工业过程自动化控制的关键接口组件。

核心功能与特性

ADV551-P50 S2模块提供32点独立的晶体管输出通道。所有输出点均采用直流晶体管（Sink型），支持的标准输出电压范围为24 V DC。每个通道具备0.5 A的最大负载电流输出能力，满足大多数工业执行机构驱动需求。模块内部集成了输出状态LED指示，便于现场快速诊断每个通道的通断状态。其设计符合严格的工业电磁兼容性标准，内置过流保护和浪涌吸收电路，有效防止现场干扰和负载异常导致的模块损坏，确保系统长期稳定运行。模块具备热插拔功能，允许在系统不断电的情况下进行维护或更换，最大限度减少停机时间。

技术规格要点

该模块提供32点直流晶体管输出。输出电压范围为19.2至30 V DC。每通道最大负载电流为0.5 A。单点最大浪涌电流（持续时间100 ms）为1.5 A。输出导通状态压降典型值为1.5 V DC（在0.5 A时）。开关响应时间（开/关）均小于1 ms。模块内部集成通道间及通道对地隔离，隔离电压高达1500 V AC（1分钟）。工作温度范围为-10°C至+60°C。模块通过CE认证，满足相关工业安全与电磁兼容规范。

典型应用场景

ADV551-P50 S2模块广泛应用于需要高可靠数字量控制的工业领域。在石油、天然气及炼化行业，它精确控制阀门开关顺序和泵的启停。在电力生产过程中，用于驱动辅机设备的启停控制回路。化工与制药工厂依赖其执行联锁保护和顺序控制逻辑。水处理与污水处理厂利用其控制泵、风机及加药装置。在冶金、造纸、食品饮料等流程工业的生产线自动化中，它是驱动执行器、传送带电机和报警器的重要组件。其高密度和可靠性特别适用于大型分布式控制系统的集中开关量输出需求。

系统集成与兼容性

ADV551-P50 S2模块需安装在横河CENTUM VP系统的标准机架内，如AFV10D或AFV70D现场控制站。通过机架背板总线与控制器通讯，接受从控制系统CPU发送的输出指令。模块占用一个标准I/O槽位。其配置和监控通过CENTUM VP系统组态软件完成，包括点分配、诊断设置以及在线状态监视。该模块与CENTUM VP系统的控制器及其他I/O模块无缝集成，共同构成完整的实时过程控制解决方案。
