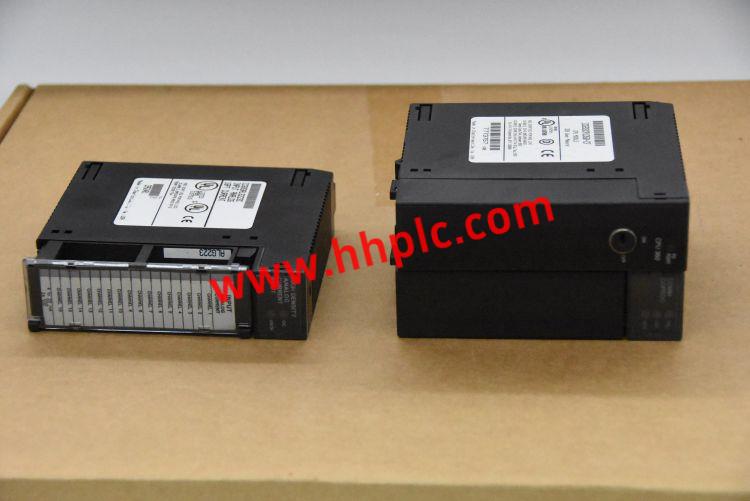

GE通用电气 IC694MDL340 输出模块概述

IC694MDL340是GE Fanuc公司推出的VersaMax系列数字量输出模块，专为工业自动化控制系统设计。该模块适用于需要高可靠性和稳定性的生产环境，广泛应用于制造、能源、水处理等行业。模块采用紧凑型结构，便于安装与维护，支持热插拔功能，可在系统运行期间进行更换，减少停机时间。

主要技术参数

输出类型：晶体管源型输出

输出点数：16点

输出电压范围：24 VDC

最大负载电流：每点0.5 A，公共端最大电流4 A

响应时间：导通≤0.2 ms，关断≤0.3 ms

隔离方式：组间光电隔离，分为两组，每组8点

工作电压：5 VDC，由背板总线供电

功耗：典型值1.5 W

环境温度：运行时0～60℃，存储时-40～85℃

相对湿度：5%～95%，无冷凝

防护等级：符合IEC 61131-2标准

功能特点

IC694MDL340具备短路保护和过载保护功能，输出状态可通过LED指示灯实时显示，便于故障诊断。模块兼容VersaMax系列PLC系统，通过背板总线与CPU模块通信，无需额外接线。支持多种控制指令，可实现高速脉冲输出和精确时序控制。具备良好的电磁兼容性，适应复杂工业现场环境。

安装与兼容性

模块采用标准DIN导轨安装方式，尺寸为120×87×35 mm，重量约220克。适用于所有VersaMax系列PLC底板，支持本地I/O扩展及远程I/O配置。可通过编程软件进行参数配置与监控，提升系统集成效率。
