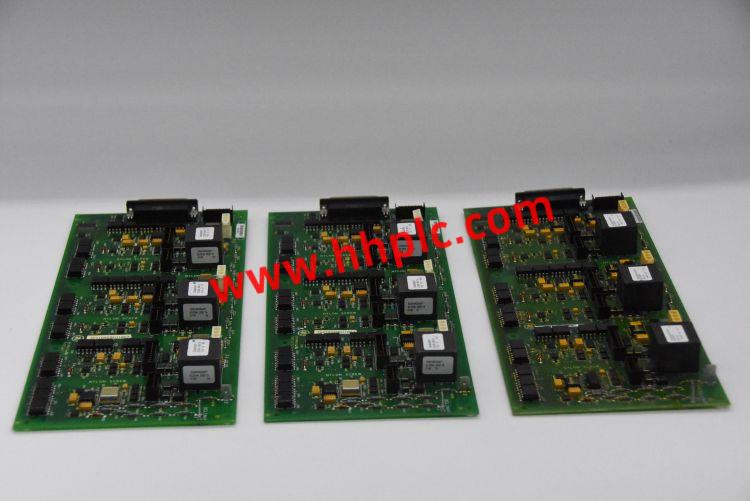

GE通用电气 IS220PDOAH1BC 工控设备概述

IS220PDOAH1BC 是 GE 通用电气旗下 IS200 系列中的一款数字量输出模块，广泛应用于工业自动化控制系统中。该模块专为 GE Mark VIe 控制系统设计，具备高可靠性和稳定性，适用于发电、石化、冶金等对控制精度要求较高的工业场景。模块采用紧凑型结构设计，便于安装与维护，支持热插拔功能，可在不停机状态下完成更换操作。

主要技术参数

工作电压：24V DC

输出通道数：16 路

输出类型：晶体管源型输出

最大负载电流：每通道 0.5A

隔离电压：1500V AC（通道与背板之间）

响应时间：导通 ≤ 0.2ms，关断 ≤ 0.2ms

工作温度范围：0℃ 至 60℃

存储温度范围：-40℃ 至 85℃

相对湿度：5% 至 95%（无冷凝）

防护等级：IP20

通信接口：通过背板总线与控制器通信

兼容系统：GE Mark VIe 分布式控制系统

功能特点

IS220PDOAH1BC 支持诊断功能，可实时监测输出状态及故障信息，并通过控制器上传至操作界面，便于运维人员快速定位问题。模块具备过流保护和短路保护机制，有效提升系统安全性。所有输出通道均采用光电隔离技术，增强抗干扰能力，确保信号传输稳定。模块正面配有 LED 指示灯，用于显示电源、通信及各通道运行状态，便于现场调试与故障排查。

安装与使用

该模块安装于标准 19 英寸机柜导轨，通过专用连接器与底板对接。安装时需确保环境通风良好，远离强电磁干扰源。接线应使用截面积为 0.2 到 2.5 mm² 的屏蔽电缆，并按规范接地。设备投入使用前需通过 Mark VIe Workbench 软件进行配置与测试，确保与系统通信正常。
