GE Mark VIe系列——IS220PTCCH1B热电偶输入模块

产品简介：
IS220PTCCH1B，作为GE Mark VIe系列的热电偶输入模块，具有出色的兼容性。它能与热电偶输入端子板TBTC以及单通道STTC端子板匹配使用，但并不兼容DIN轨道安装的DTTC板。以下表格详细展示了终端板的兼容性情况。

IS220PTCCH1B：连接网络与热电偶的桥梁

    IS220PTCCH1B，简称PTCC，为一种热电偶输入模块，它搭建了I/O以太网（lONet）与热电偶输入端子板之间的电气接口。该输入/输出包内含一块BPPx处理器板和一块针对热电偶输入功能指定的采集板。PTCC的输入通过一对RJ-45以太网连接器以及一个三脚电源输入完成，输出则通过一个DC-37引脚连接器，直接与相关端子板连接器对接。此外，LED指示灯提供了直观的诊断功能。

灵活配置，满足不同需求

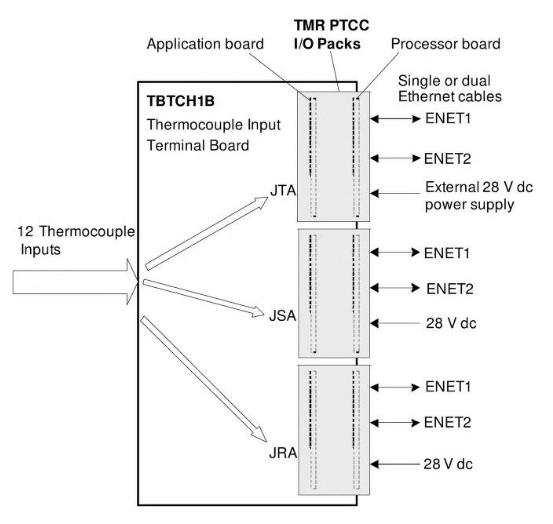

    在使用TBTCHlC端子板单通道配置中，每个PTCC能够处理多达12个热电偶输入，两个PTCC则可支持总共24个输入。而在使用TBTCHlB端子板单通道配置中，每个PTCC同样能处理多达12个热电偶输入，总计24个输入，前提是两个PTCC分别安装在JRA和JTB连接器上。在TMR配置中，使用TBTCH1B端子板，三个PTCC配合三个冷端，但只能使用12个热电偶。

支持多种热电偶类型，精准测量

    IS220PTCCH1A和IS220PTCCH1B均支持E、J、K、S和T型标准热电偶以及毫伏输入。毫伏量程为-8至45毫伏。两者之间的区别在于：IS220PTCCH1A包含BPPB处理器板，而IS220PTCCH1B则配备功能兼容的BPPC处理器板，且该板在ControlST*软件套件V04.06及更高版本中得到支持。环境评级方面，IS220PTCCH1A适用于-30至65°C（-22至149°F）环境，而IS220PTCCH1B则可在-40至70°C（-40至158°F）环境下工作。
