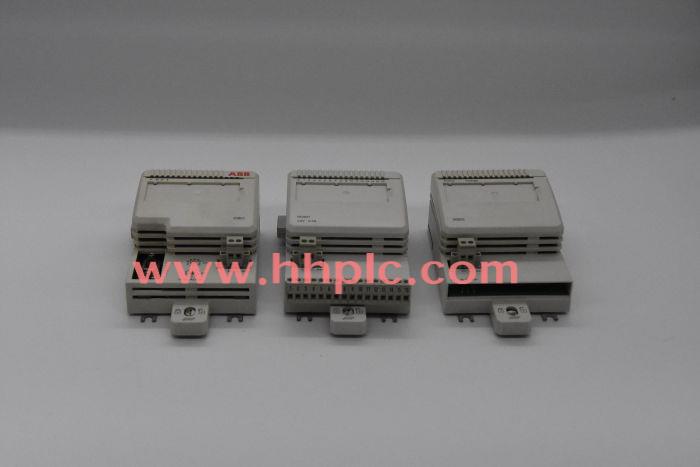

ABB NTDI21-A 输入输出模块概述

ABB NTDI21-A 是一款高性能的数字量输入模块，专为ABB AC500 PLC系列设计。它属于AC500-eCo系列的标准I/O模块，在工业自动化控制系统中扮演着关键角色，负责采集现场设备的开关量信号（如按钮、限位开关、接近开关的状态），并将这些信号传输给PLC中央处理器进行处理。

主要功能与特性

该模块提供16个数字量输入通道，所有通道均设计为24V DC（直流）正逻辑（Sink/Source）输入，即能同时支持源型（Source/Current Sourcing）和漏型（Sink/Current Sinking）现场设备的连接，提供出色的连接灵活性。每个输入通道都具备状态指示LED，方便现场快速诊断。模块设计符合工业级标准，具有高抗干扰能力，能有效抑制电磁干扰，确保在严苛的工业环境中稳定运行。其工作温度范围宽，支持-25°C 到 +60°C 的环境温度。模块支持热插拔功能（在系统支持且遵守规程的前提下），便于维护和扩展。

关键技术参数

NTDI21-A 的工作电压为24V DC (额定范围：19.2V - 30V DC)。输入电压方面，逻辑“1”（ON）的信号电平范围为15V - 30V DC，逻辑“0”（OFF）的信号电平范围为-3V - 5V DC。典型输入电流在额定电压下约为4mA。输入延迟时间（滤波时间）通常可配置或具有典型值（毫秒级），有助于滤除信号抖动。模块与PLC背板总线通过内部连接器通信，电气隔离电压高达2500V AC（测试电压），有效保障系统安全。其防护等级通常为IP20，适用于安装在控制柜内。

典型应用场景

ABB NTDI21-A 模块广泛应用于需要大量离散信号采集的工业自动化领域。常见应用包括：工厂自动化生产线（监控设备状态、位置检测、启动/停止信号采集）、过程控制系统（阀门状态反馈、液位开关信号、电机运行/停止指示）、包装机械、物料搬运系统（限位开关、光电传感器信号读取）、以及楼宇自动化系统等。其高可靠性和通用性使其成为构建分布式I/O站或扩展本地I/O点的理想选择。

选型与安装注意事项

在选型时，需确认其与目标AC500 PLC CPU型号和背板的兼容性。确保现场传感器/设备的信号类型（24V DC）和接线方式（源型或漏型）与模块匹配。为每个输入通道配置合适的保险丝或使用带短路保护的电源。接线务必遵循ABB提供的官方接线图和指南，注意极性要求（特别是公共端COM的连接）。模块通过标准的DIN导轨安装固定。在进行安装、拆卸或接线操作前，务必断开系统电源，遵循安全操作规程。
